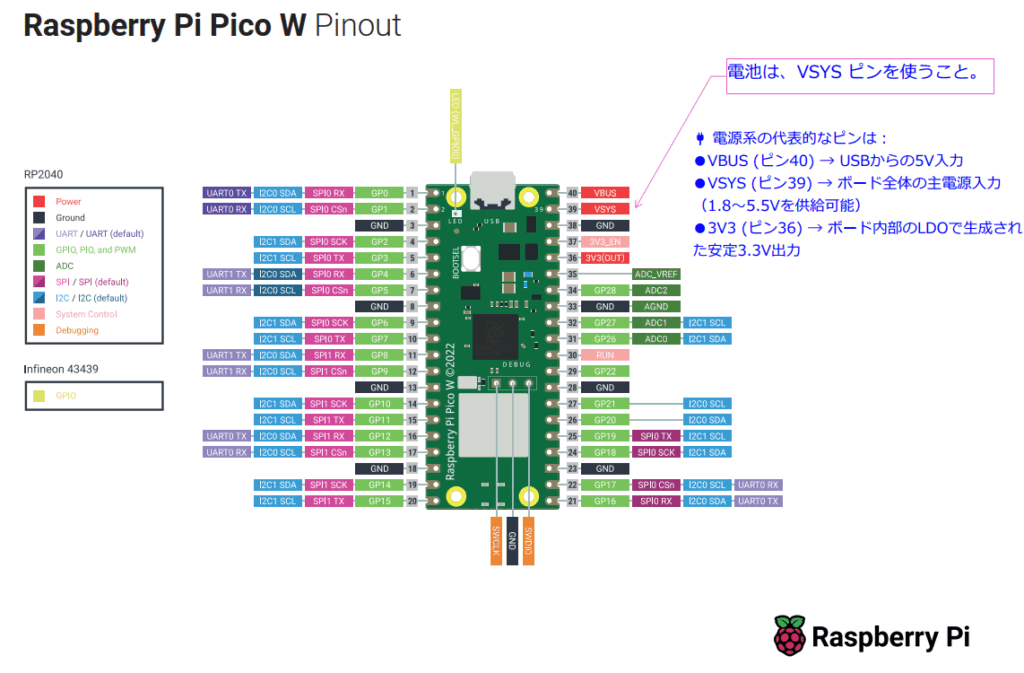

VSYS ピン（３９ピン）の電源入力とUSBの接続では同時に接続した場合問題ないですか。また、どちらが優先されますか。

結論から言うと：

  • 39番ピン (VSYS) と USB (VBUS, ピン40) は、ボード上で自動的に切り替えられる回路が入っているため、同時接続しても大丈夫 です。
  • 優先順位はこうなります：
    • USB (VBUS) が挿さっていれば、そちらが優先されます。
    • USB が外れると、自動で VSYS 側（電池や外部電源）に切り替わります。

📌 この切り替えには「シュottkyダイオードとMOSFETによる電源選択回路」が使われていて、
電圧の高い方に自動で切り替わる仕組みになっています。

注意点

  • VSYS に 5V を入れるのはOK（USBの5Vと同等に扱われる）が、
    USB と VSYS の電圧差が大きいと、わずかに電流が流れることがあります。
  • Li-ion電池（3.7～4.2V）を VSYS に繋いで USB も挿すと、
    基本的に USB 側が優先され、電池は消費されません。
    （ただし Pico W 自体には充電回路はないので、電池は充電されません⚠️）

👉 つまり、電池（VSYS）とUSBを同時に繋いでも安全で、
USBが挿さっている間はUSBから給電され、外すと自動的に電池に切り替わる仕組みです。

まさに Pico W の電源設計が想定している使い方です。

整理すると：

  • 普段は USB 給電（開発や常用時）
    → 自動的に VBUS(5V) が優先されます。
  • USB を抜いたときは電池（VSYS）から給電
    → 停電時や持ち歩き時にそのまま動作を継続できます。
  • 注意点
    • Pico W 自体には 充電回路はありません。
      → Li-ion や LiPo バッテリーを使う場合は、別途充電基板（TP4056など）が必要です。
    • 乾電池を使うなら、VSYS に直結でOK（2本直列で 3V 程度、3本でも 4.5V 程度）。
    • USB と電池を同時につないでもショートすることはなく、安全に切り替わります。

👉 これなら「普段は USB で使い、停電時や移動中は自動で電池に切り替え」というバックアップ電源の構成が実現できます。

もし「乾電池駆動と USB 給電の両立」を考えているのであれば、

  • 単三乾電池 2本 or 3本 → VSYS
  • USB ケーブル → VBUS

で配線すればそのまま使えます。
